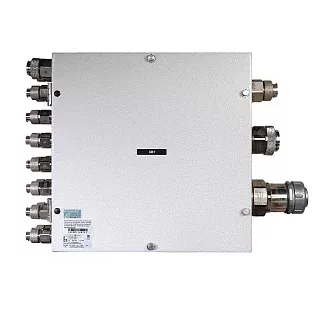

Взрывозащищенная клеммная коробка КСРВ-М343415
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
КСРВ-М343415 — квадратный типоразмер серии КСРВ-М с глубиной корпуса 150 мм. Размеры 340×340 мм обеспечивают увеличенную площадь для размещения нескольких рядов клемм и распределения соединений внутри коробки.
По сравнению с КСРВ-М342315 длина корпуса остается 340 мм, а ширина увеличивается с 230 до 340 мм. Это позволяет существенно увеличить вместимость клеммной сборки при одинаковой глубине 150 мм.
Максимально допустимое количество клемм AVK
Количество указано без учета установки кабельных вводов. Значения в скобках — максимальное количество клемм в одном ряду.
| Номинальное сечение, мм² | Максимальное количество |
|---|---|
| 2,5 | 152 (54 в одном ряду) |
| 4 | 128 (45 в одном ряду) |
| 6 | 96 (34 в одном ряду) |
| 10 | 72 (27 в одном ряду) |
| 16 | 46 (23 в одном ряду) |
| 35 | 34 (17 в одном ряду) |
| 50 | 15 |
| 70 | 13 |
КСРВ-М343415 позволяет разместить до 152 клемм для позиции 2,5 мм², 128 — для 4 мм², 96 — для 6 мм² и 72 — для 10 мм². Для позиций 16, 35, 50 и 70 мм² предусмотрено соответственно 46, 34, 15 и 13 клемм.
Максимально допустимое количество кабельных вводов
| Код размера кабельного ввода | Сторона А, G/M | Сторона Б, G/M |
|---|---|---|
| 01 | 27/27 | 27/27 |
| 1 | 24/24 | 24/24 |
| 2 | 18/18 | 18/18 |
| 3 | 10/10 | 10/10 |
| 4 | 7/7 | 7/7 |
| 5 | 5/5 | 5/5 |
| 6 | 2/2 | 2/2 |
| 7 | 1/1 | 1/1 |
Для КСРВ-М343415 количество кабельных вводов по сторонам А и Б одинаково для всех приведенных кодов. Для кода 01 допускается до 27/27 вводов на каждой стороне, для кода 1 — 24/24, для кода 2 — 18/18.
Технические характеристики
Применение
КСРВ-М343415 подходит для соединительных и распределительных схем с большим количеством клемм и кабельных подключений, когда требуется квадратный корпус глубиной 150 мм.
Формат 340×340 мм удобен для компоновки нескольких рядов клемм и распределения кабельных вводов по разным сторонам корпуса. При подборе учитываем количество и сечение проводников, состав клеммной сборки, количество вводов и стороны их расположения.
Преимущества практического использования
КСРВ-М343415 отличается увеличенной клеммной вместимостью. Для позиции 2,5 мм² допускается до 152 клемм, для 4 мм² — до 128, для 6 мм² — до 96.
Квадратная форма корпуса обеспечивает одинаковую вместимость кабельных вводов по сторонам А и Б. Для внутренней компоновки используется монтажная панель размером 290×290 мм.
Следующий типоразмер — КСРВ-М402315 с внешними габаритами 400×230×150 мм и массой 6,8 кг.
Купить Взрывозащищенная клеммная коробка КСРВ-М343415
Мы можем подобрать КСРВ-М343415 под конкретную электрическую схему. Для заказа укажите количество и сечение проводников, тип и количество клеммных зажимов, количество и тип кабельных вводов, стороны их расположения и необходимые дополнительные исполнения.Похожие товары
