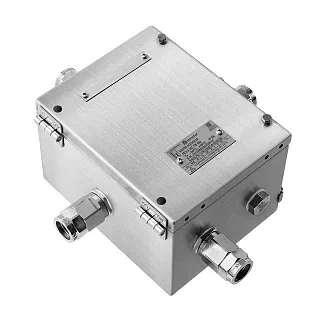

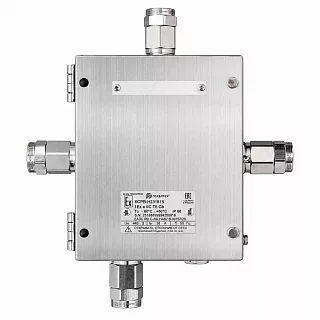

Взрывозащищенная клеммная коробка КСРВ-Н171109 из нержавеющей стали
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
КСРВ-Н171109 отличается от предыдущих типоразмеров серии вытянутой прямоугольной формой: длина корпуса составляет 176 мм, ширина — 116 мм, глубина — 95 мм. Такая геометрия дает больше пространства вдоль одной стороны корпуса и позволяет распределять клеммы и кабельные вводы несимметрично, в соответствии со схемой подключения.
Два способа крепления имеют разные присоединительные размеры — 146×143 и 203×86 мм. Это необходимо учитывать при проектировании места установки: ориентация корпуса влияет на требуемую монтажную площадь.
Максимально допустимое количество клемм AVK
Количество клемм указано без учета установки кабельных вводов.
| Клеммный зажим | Номинальное сечение, мм² | Номинальный ток, А | Напряжение, В | Максимальное количество |
|---|---|---|---|---|
| AVK 2,5 | 2,5 | 20 | 440 | 20 |
| AVK 4 | 4 | 25 | 440 | 17 |
| AVK 6 | 6 | 36 | 440 | 13 |
| AVK 10 | 10 | 50 | 440 | 10 |
Для клемм больших сечений в строке КСРВ-Н171109 значения не приведены, поэтому переносить вместимость от соседних моделей нельзя. При использовании нескольких типов клемм их размещение проверяется как единая компоновка.
Максимально допустимое количество кабельных вводов
В таблице серии сторона А обозначает длинную сторону корпуса, сторона Б — короткую. Значения представлены в формате G/M.
| Код размера кабельного ввода | Сторона А, G/M | Сторона Б, G/M |
|---|---|---|
| 01 | 4/5 | 2/2 |
| 1 | 4/5 | 2/2 |
| 2 | 3/3 | 2/2 |
| 3 | 3/3 | 1/1 |
| 4 | 2/2 | 1/1 |
| 5 | — | — |
| 6 | — | — |
| 7 | — | — |
Для этого типоразмера длинная сторона позволяет разместить больше вводов, чем короткая. Например, для кода 01 предусмотрено 4/5 ввода по стороне А и 2/2 по стороне Б.
Технические характеристики
Применение
КСРВ-Н171109 целесообразно выбирать для сравнительно компактных клеммных узлов, где требуется вытянутая компоновка оборудования или преимущественное размещение кабельных вводов по одной стороне корпуса. Модель допускает до 20 клемм AVK 2,5, до 17 AVK 4, до 13 AVK 6 или до 10 AVK 10 без учета вводов.
Прямоугольный корпус особенно удобен, когда доступная монтажная зона ограничена по одному из направлений либо кабели подходят преимущественно со стороны большей длины.
Преимущества практического использования
Ключевое отличие КСРВ-Н171109 — сочетание небольшой глубины 95 мм с вытянутым основанием 176×116 мм. Это позволяет получить увеличенную длину для последовательной компоновки клемм без перехода к более глубокому квадратному корпусу.
По вместимости клемм модель превосходит предыдущий КСРВ-Н151512 для сечений 2,5–10 мм²: например, для AVK 2,5 допускается до 20 клемм против 16 у КСРВ-Н151512. При этом распределение кабельных вводов можно выполнять с учетом разной длины сторон корпуса.
Следующим по размерному ряду идет КСРВ-Н202012 с квадратным корпусом 200×200×120 мм и массой 2,6 кг, который следует рассматривать при необходимости большей монтажной площади и вместимости.
Купить Взрывозащищенная клеммная коробка КСРВ-Н171109 из нержавеющей стали
КСРВ-Н171109 можно заказать в НПО «Легион» с комплектацией под конкретную электрическую схему. Для подбора необходимо указать количество и сечение проводников, ток и напряжение, тип и количество клемм, количество и тип кабельных вводов, требуемые стороны их размещения, а также необходимые исполнения и дополнительные опции.
В обозначение заказа КСРВ-Н включаются код размера, количество и тип клеммных зажимов, количество и тип кабельных вводов, сторона их расположения и выбранные опции. Для КСРВ-Н171109 особенно важно заранее определить распределение вводов по длинной и короткой сторонам корпуса, поскольку их допустимое количество различается.
