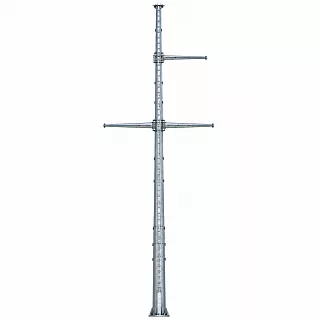

ОПМ35-2

Описание

Ответвительная промежуточная многогранная опора ОПМ35-2 предназначена для устройства ответвлений на воздушных линиях электропередачи напряжением 35 кВ. Конструкция разработана по проекту 22.0098 ОАО «НТЦ электроэнергетики» и применяется при новом строительстве, реконструкции и техническом перевооружении распределительных сетей. Обеспечивает надёжное крепление проводов на участках, где линия делится на два направления или подключаются дополнительные потребители.

Опора имеет одностоечное исполнение с многогранным сечением ствола. Такая геометрия повышает пространственную жёсткость конструкции и устойчивость к ветровым и гололёдным нагрузкам. За счёт рациональной формы сечения достигается оптимальное соотношение прочности и металлоёмкости, что важно для протяжённых линий 35 кВ.

Высота ОПМ35-2 составляет 18 600 мм, при этом высота до нижней траверсы — 13 500 мм. Эти параметры позволяют выдерживать нормативные габариты до земли, дорог и пересекаемых объектов, а также необходимые изоляционные расстояния для ВЛ 35 кВ. Сечение стойки 620/200 мм формируется из листовой стали методом гибки и сварки с контролем качества швов.

Сборка стойки выполняется телескопическим способом: верхняя секция устанавливается сверху на нижнюю с расчётной длиной захода. Такой тип соединения обеспечивает надёжную передачу усилий, равномерную работу металла в узле и удобство монтажа в полевых условиях.

ОПМ35-2 рассчитана на эксплуатацию в ветровых районах I–V по действующим нормативам, что делает её универсальным решением для большинства регионов РФ. Конкретные расчётные нагрузки и схемы закрепления проводов определяются проектной документацией линии.

Антикоррозионная защита выполняется методом горячего цинкования, создающим сплошное защитное покрытие на поверхности стали. Дополнительно по требованию заказчика возможно порошковое или полимерное окрашивание. Такая система защиты увеличивает межремонтные интервалы и снижает эксплуатационные затраты. Расчётный срок службы опоры — до 30 лет.

Монтаж ОПМ35-2 осуществляется на фундаменты, подобранные по результатам инженерно-геологических изысканий. Одностоечная схема удобна при ограниченной полосе отвода и упрощает организацию работ на трассе.

ОПМ35-2 применяется как надёжное решение для организации ответвлений на ВЛ 35 кВ, обеспечивает стабильную работу распределительной сети и соответствие требованиям проектной документации.
