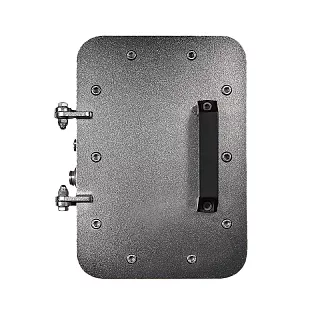

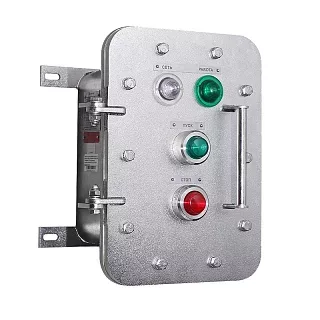

Взрывозащищенная клеммная коробка ЩОРВ-НТ393113 из нержавеющей стали
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенная клеммная коробка ЩОРВ-НТ393113 имеет внешние габариты 391×319×138 мм и внутренние размеры 294×221×90 мм. Увеличенная площадь внутреннего пространства позволяет формировать более вместительные клеммные сборки при относительно небольшой глубине корпуса.

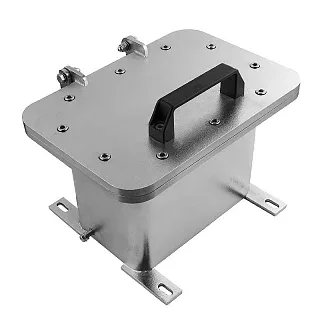

Корпус устанавливается с помощью крепежных скоб. Межосевое расстояние между ними составляет 290 мм по вертикали и 305 мм по горизонтали. Ширина крепежного отверстия в скобе — 11 мм. Эти параметры позволяют заранее выполнить разметку места установки коробки.
Для размещения клеммных зажимов и другого оборудования предусмотрена монтажная панель Щ3628Х.
Монтажная панель
| Материал | Размер, мм | Толщина, мм | Масса, кг |
|---|---|---|---|
| Нержавеющая сталь | 280 × 200 | 2 | 0,9 |
| Алюминиевый сплав | 260 × 180 | 2 | 0,3 |
Для этой модели размеры монтажной панели зависят от материала исполнения: панель из нержавеющей стали имеет размеры 280×200 мм, из алюминиевого сплава — 260×180 мм.
Количество клеммных зажимов
Максимальная вместимость ЩОРВ-НТ393113 определяется номинальным сечением подключаемых проводников.
| Номинальное сечение провода, мм² | Максимальное количество клеммных зажимов |
|---|---|
| 1 | 198 |
| 1,5 | 198 |
| 2,5 | 88 |
| 4 | 74 |
| 6 | 56 |
| 10 | 46 |
| 16 | 38 |
| 25–35 | 28 |
| 50 | 19 |
| 70 | 10 |
| 95 | 8 |
| 120 | 9 |
| 150 | 8 |
| 185–240 | 7 |
ЩОРВ-НТ393113 позволяет размещать до 198 клеммных зажимов для проводников сечением 1–1,5 мм², до 88 зажимов для 2,5 мм² и до 46 зажимов для 10 мм². Для проводников больших сечений количество уменьшается в соответствии с доступным внутренним пространством.
Технические характеристики
Применение
ЩОРВ-НТ393113 подходит для клеммных сборок с большим количеством электрических соединений. Внутреннее пространство 294×221×90 мм позволяет разместить более протяженную монтажную компоновку по сравнению с предыдущими типоразмерами серии.
Модель можно использовать как для многочисленных соединений проводников малого сечения, так и для сборок с проводниками увеличенного сечения. Например, для 16 мм² предусмотрено до 38 клеммных зажимов, для 25–35 мм² — до 28, для 150 мм² — до 8.
При подборе учитываем требуемое количество соединений, сечение проводников, размеры монтажной панели и конфигурацию кабельных вводов.
Преимущества практического использования
Внутренняя монтажная зона 294×221 мм позволяет формировать вместительные клеммные сборки.
Корпус рассчитан на работу с широким диапазоном сечений проводников — в таблице вместимости приведены значения от 1 до 240 мм².
Для модели предусмотрены монтажные панели из нержавеющей стали и алюминиевого сплава с размерами, подобранными для соответствующего исполнения.
Крепежные размеры 290×305 мм позволяют заранее учитывать точки установки корпуса в проекте.
Следующий типоразмер — ЩОРВ-НТ393127 с внешними габаритами 391×319×279 мм и внутренними размерами 294×221×231 мм.
