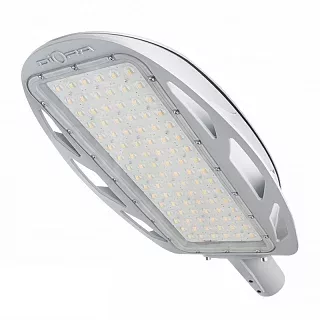

Консольный светодиодный светильник Diora Skat 100

Описание

Diora Skat 100 — консольный светодиодный светильник мощностью 100 Вт со световым потоком 16 000 лм, предназначенный для освещения автомобильных дорог, городских улиц, транспортных проездов, парковочных площадок и территорий промышленных предприятий.

Модель выпускается с шестью вариантами кривой силы света (КСС) и тремя значениями цветовой температуры: 3000, 4000 и 5000 К. Различные оптические исполнения позволяют подобрать распределение светового потока под геометрию освещаемой территории и принятую схему расположения опор.

Diora Skat 100 — младшая по мощности модель серии, включающей светильники от 100 до 300 Вт. Световой поток 16 000 лм позволяет рассматривать её для объектов, где необходимо обеспечить соответствующие светотехнические показатели без применения более мощных исполнений.

Конструкция и технические особенности

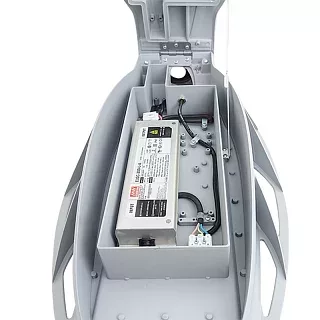

Светильник выполнен в алюминиевом корпусе с защитной оптической частью из ударопрочного поликарбоната. В конструкции размещены светодиодные источники света, система формирования светораспределения и электронный блок питания.

Корпус имеет степень защиты IP66, предусматривающую пыленепроницаемость и защиту от сильных водяных струй. Такое исполнение предназначено для наружной эксплуатации в соответствующих условиях окружающей среды.

Номинальное напряжение питания составляет 220 В. Коэффициент мощности — 0,95, индекс цветопередачи Ra — 70. Эти характеристики учитываются при подборе оборудования и расчёте электрических нагрузок осветительной установки.

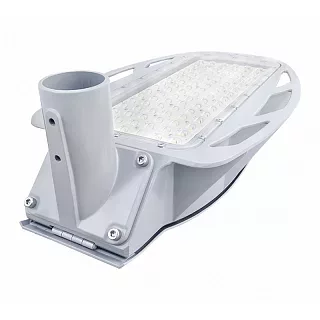

Конструкция предназначена для консольного размещения на опорах наружного освещения. При установке проверяются совместимость с трубчатым кронштейном, положение светильника относительно дороги или площадки, высота монтажа и направление оптической системы.

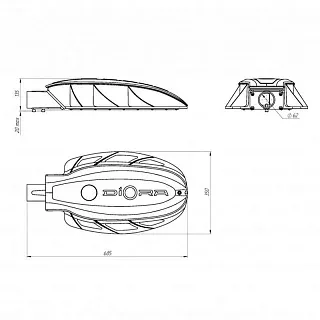

Габариты корпуса составляют 685 × 350 × 135 мм, масса светильника — 10,5 кг.

Варианты светораспределения

Diora Skat 100 имеет шесть вариантов КСС, предназначенных для различных схем дорожного и территориального освещения.

ШБ1–ШБ4 — четыре самостоятельных варианта широкой боковой КСС. Они позволяют учитывать особенности освещения дорог и протяжённых участков при различном расположении светильников относительно освещаемой поверхности.

Различия между ними определяются фотометрическими характеристиками конкретной оптической системы. При выборе необходимо учитывать ширину дороги, высоту установки, вылет консоли и расстояние между опорами.

ШК — широкая круглосимметричная КСС. Такое исполнение может применяться для освещения открытых площадок и территорий, где требуется соответствующий характер распределения силы света вокруг оптической оси.

ШО — широкая осевая КСС, которая учитывается при организации освещения проездов и площадок с определённой схемой размещения оборудования.

Для каждой оптической модификации предусмотрены фотометрические данные, необходимые для выполнения светотехнического расчёта.

Цветовая температура и доступные модификации

Diora Skat 100 представлен с тремя вариантами коррелированной цветовой температуры.

3000 К — тёплый белый свет, который может использоваться на территориях, где предусмотрен соответствующий оттенок искусственного освещения.

4000 К — нейтральный белый свет для городских, транспортных и промышленных объектов.

5000 К — белый свет более холодного оттенка, применяемый в осветительных установках с соответствующими требованиями к характеристикам излучения.

Все шесть вариантов КСС доступны с каждой из трёх цветовых температур. Таким образом, модель Diora Skat 100 объединяет 18 модификаций.

Для всех модификаций сохраняются номинальная мощность 100 Вт, световой поток 16 000 лм и консольный способ установки. При заказе выбираются необходимые КСС и цветовая температура.
